Atualização forçada via Tftp + Tera Term para o DVRs e NVRs

TFTP e Tera Term


Este procedimento e indicado quando houve uma atualização incorreta e o DVR não inicia, para solucionar falhas no sistema ou ate mesmo para restaurar as configurações para o estado de fabrica do produto(incluindo a senha).


Guia de configuração


Visite a aba Downloads para baixar os softwares necessários para o guia a seguir,
  • Instalar:
     Tera Term - A instalação e bem simples, apenas avançar, avançar e finalizar.

    Organizar:
    - Extrair o arquivo Tftpwin.rar para a pasta raiz C: (C:\tftpwin).

    - Copiar o arquivo digicap.dav para a pasta C:\tftpwin. O arquivo digicap.dav é o arquivo referente ao equipamento que vai ser atualizado.
    •  IMPORTANTE: NÃO SALVAR SUB-PASTAS, USAR PASTA RAIZ C:

    - Descontar o computador de outras redes móveis e sem fio, hamachi, logme in, etc ....

    - Configurar a conexão local seguindo estes tópicos abaixo:

    1 - Clique em alterar configurações do adaptador,




    2 - Clique em conexão local




    3 - Selecione IPV4 e clique em propriedades




    4 - Altere as configurações do IP, marque validar configuração na saída e clique OK




    Ferramentas necessárias

    - Cabo de rede.


    - Utilizar um cabo programador, no meu caso, estou utilizando um da JFL Alarmes(encontrado em varias lojas online).


     Deve-se inverter o fio preto da ponta pequena do cabo programador como mostra figura abaixo.




    Inicializando e configurando os softwares

    1° - Conectar o cabo programador em uma porta USB do seu computador.

    2° - Abrir o software Tera Term e configurar os seguintes parâmetros.

    TeraTerm - Clique em Serial e altere para porta COM que seu computador reconheceu o cabo programador e aperte OK.

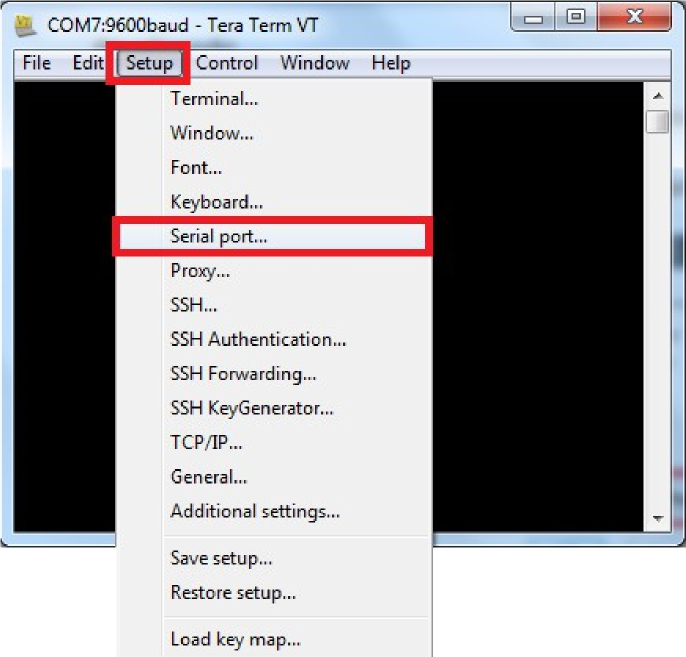

    TeraTerm - Em seguida clique em Setup - Serial port...


    TeraTerm - Na janela que se abre clique em Baud rate:, e selecione 115200



    3° - Em seguida abra o software TFTPserv.exe que se encontra na pasta C:\tftpwin.



    4° - Ainda com o DVR desligado, conectar o cabo programador a placa do DVR e também o cabo de rede entre o computador e o DVR.

    Importante - O conector da placa do DVR pode variar de local dependendo do modelo da placa


    5° - Ligar o DVR. Logo após ligar o DVR, pressionar  rapidamente Ctrl + U.

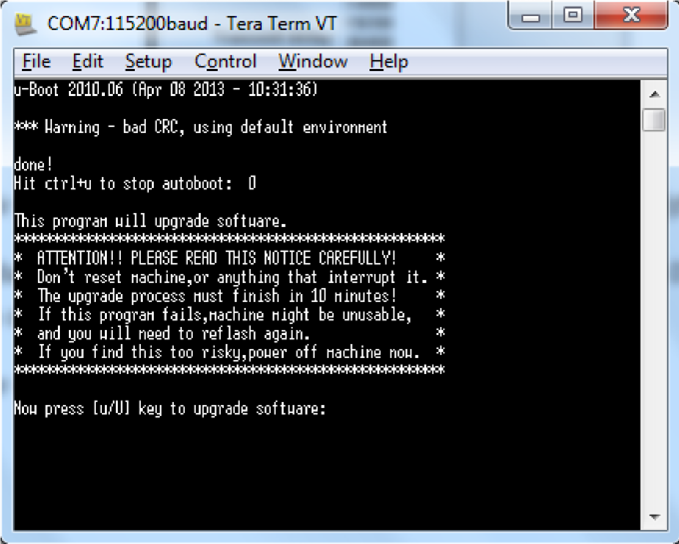

    Se o comando foi entendido pelo DVR, a seguinte tela deverá aparecer.


    6° -  Na próxima informação que aparece, pressione a tecla U. A tela seguinte será apresentada.


    Será pedido para inserir o endereço IP do dispositivo: 192.168.0.11
    E o endereço da máquina onde o DVR está conectado. (Coloque o ip que foi configurado da conexão local da máquina).

    Pressione Y para confirmar + Enter para iniciar a regravação.

    Se tudo ocorrer bem, as duas telas seguintes serão apresentadas.





    7º - Após finalizar a regravação, aparecera Press ENTER Key to reboot, desligue o DVR e desconecte o cabos.

    8° - Ligue o DVR normalmente e pronto, seu DVR esta funcionando e restaurado de fabrica!
