E comum encontrar instalações de Porteiros Coletivos HDL que utilizam apenas dois Fios, em muitos casos os novos porteiros utilizam 3 Fios o que gera a inviabilidade da substituição completa da fiação devido ao alto custo ou ate mesmo prédios antigos com tubulação super lotadas.
E comum encontrar instalações de Porteiros Coletivos HDL que utilizam apenas dois Fios, em muitos casos os novos porteiros utilizam 3 Fios o que gera a inviabilidade da substituição completa da fiação devido ao alto custo ou ate mesmo prédios antigos com tubulação super lotadas.
Esquema de Ligação

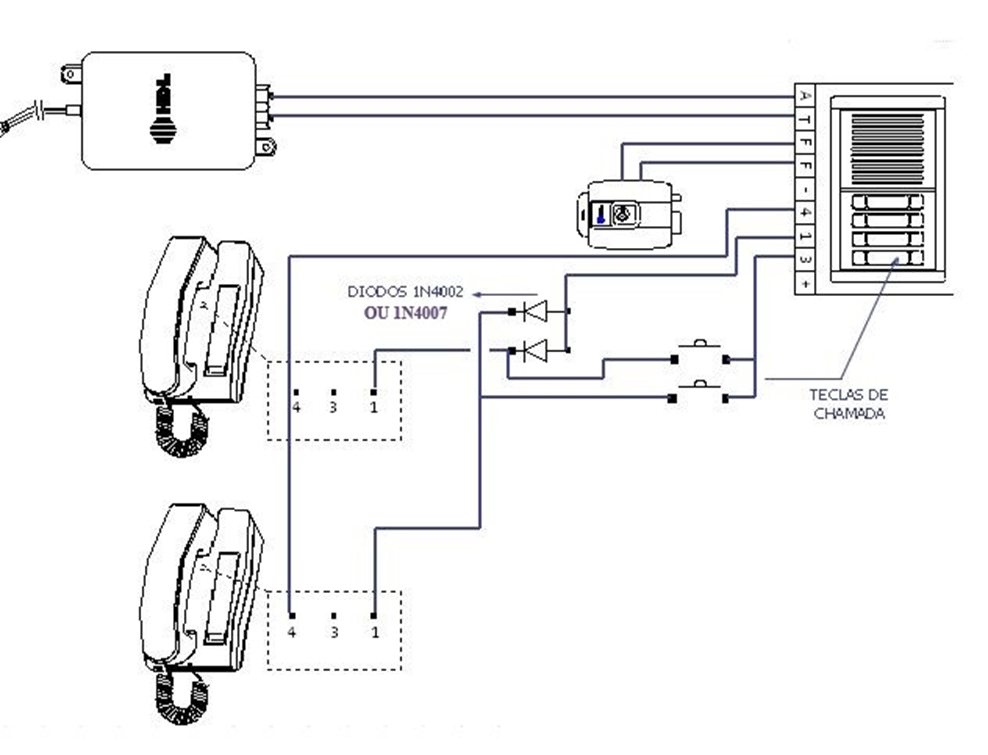

Sendo assim existe a possibilidade de utilizarmos uma unidade externa de 3 Fios em uma instalação pronta de 2 Fios como podemos ver no esquema abaixo,
Utilizando apenas diodos IN4007 podemos alterar a forma que ligamos o porteiro 3 Fios.

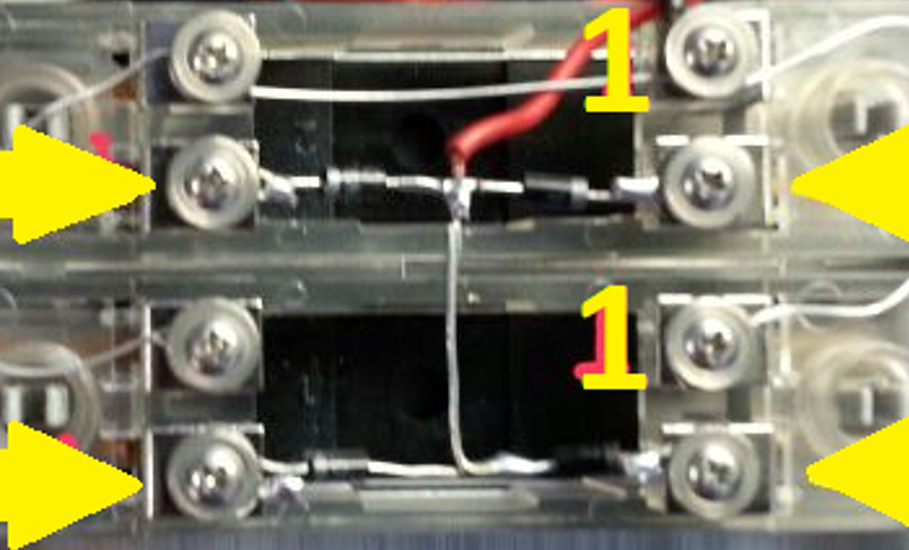

Na imagem abaixo vemos como e feita a ligação do modulo amplificador para o modulo de botões,
Saindo do borne 1 iremos ligar um fio entre os diodos e fazer um jumper ate o ultimo modulo de botões,
Dessa forma conseguimos utilizar um instalação pronta sem a necessidade de passar novos fios.
